SECONDE - DISEGNO

TAVOLA ARCHI.

CON ALCUNI DI VOI ABBIAMO GIà INIZIATO LA TAVOLA IN CLASSE, CON ALTRI DOBBIAMO ANCORA INIZIARE.

NE APPROFITTIAMO PER METTERCI TUTTI AL PARI.

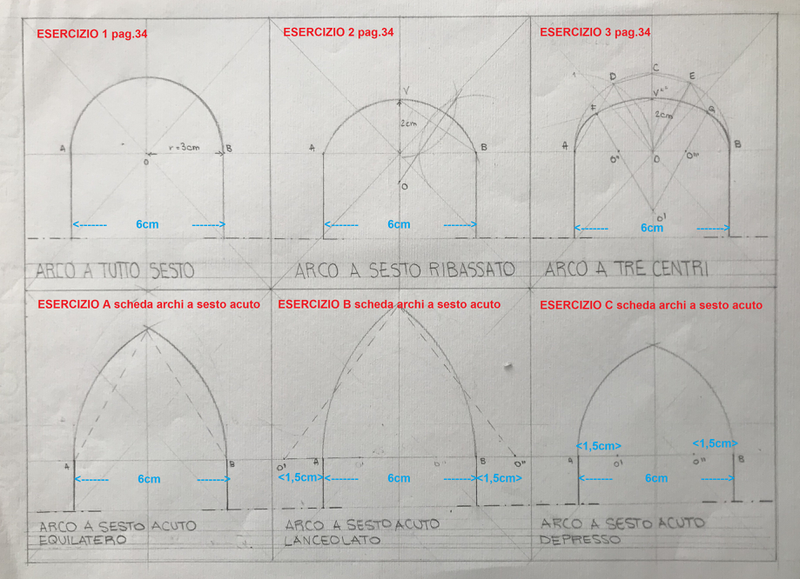

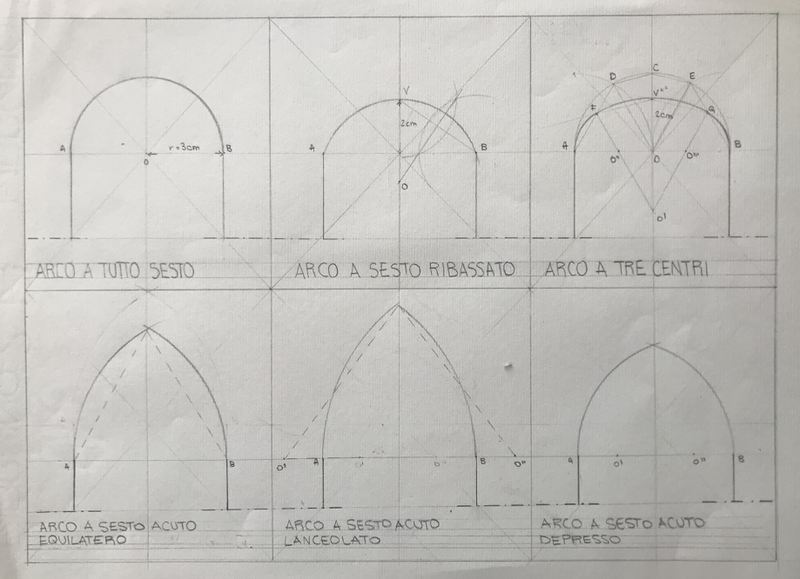

QUI TROVATE L'ESEMPIO DELLA TAVOLA:

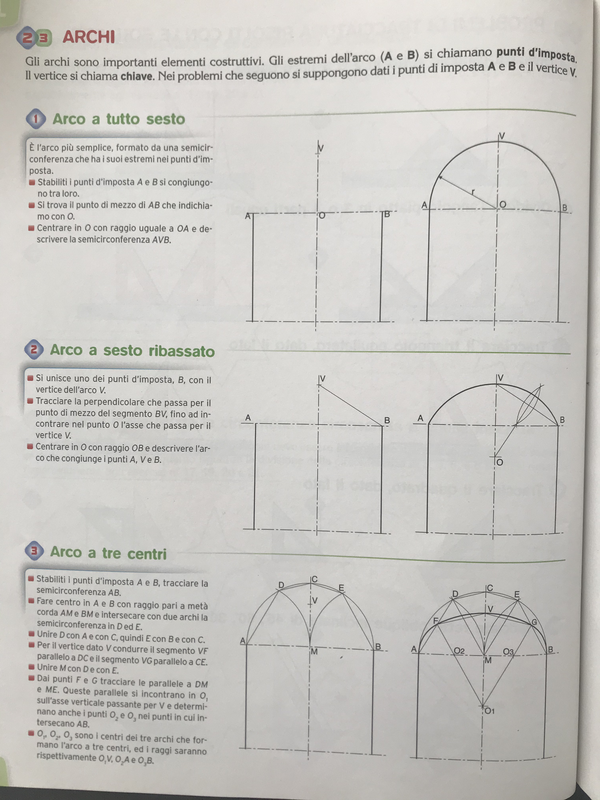

DIVIDETE IL FOGLIO DI DISEGNO IN 6 PARTI UGUALI, IN OGNI QUADRANTE DISEGNATE UN ARCO SEGUENDO LE INDICAZIONI DEL LIBRO.

CHI AVESSE LA CARTELLINA A SCUOLA, LI PUò DISEGNARE SUI FOGLI A QUADRETTI DEL QUADERNO DI TECNOLOGIA: DUE ARCHI PER FOGLIO.

UNA VOLTA REALIZZATA LA TAVOLA FATE UNA FOTO ED INVIATELO ALLA MIA MAIL

(laproftecnologica@gmail.com)

INDICANDO:

NOME

COGNOME

CLASSE

PER OGNI DUBBIO CONTATTATEMI.

BUON LAVORO RAGAZZI!

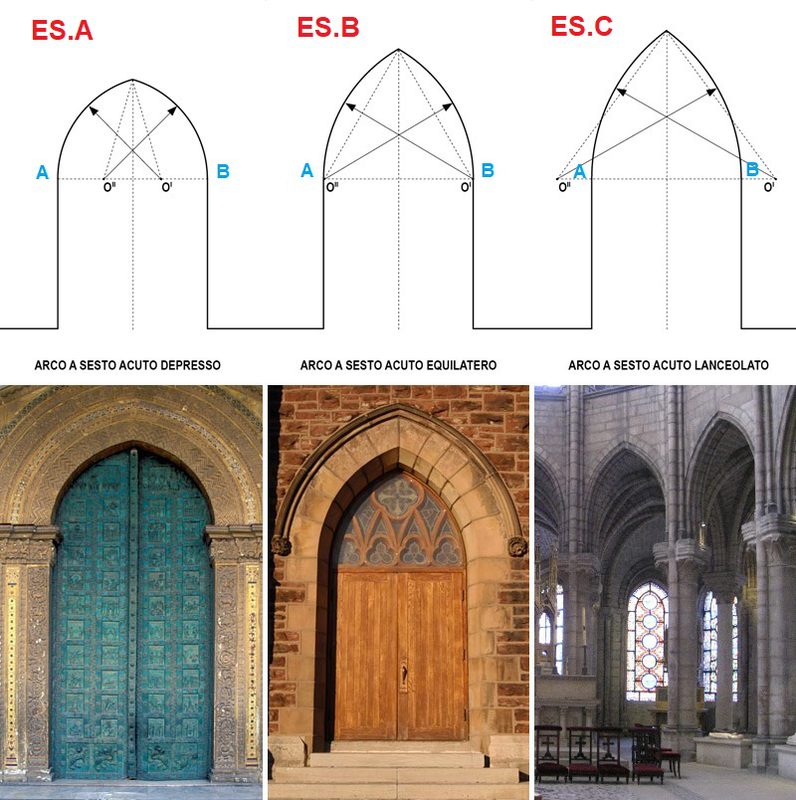

PER TUTTE E TRE LE TIPOLOGIE DI ARCHI A SESTO ACUTO IL PROCEDIMENTO E' LO STESSO, CAMBIA SOLO LA POSIZIONE DI O' e O''

1.PUNTA IL COMPASSO IN O' CON APERTURA O'A E TRACCIA L'ARCO DI CIRCONFERENZA (LEGGERO)

2. ORA PUNTA IL COMPASSO IN O'' CON APERTURA O''B E TRACCIA L'ARCO DI CIRCONFERENZA (LEGGERO)

(nell'arco a sesto acuto depresso O' e O'' sono interni alla luce dell'arco

nell'arco a sesto acuto equilatero O' e O" coincidono con A e B

nell'arco a sesto acuto lanceolato O' e O" sono esterni alla luce dell'arco)

3.RIPASSA POI (SEMPRE CON IL COMPASSO) LA PORZIONE DI ARCO A SESTO RIBASSATO
