SECONDE - PROIEZIONI ORTOGONALI
Continueremo con le proiezioni ortogonali.

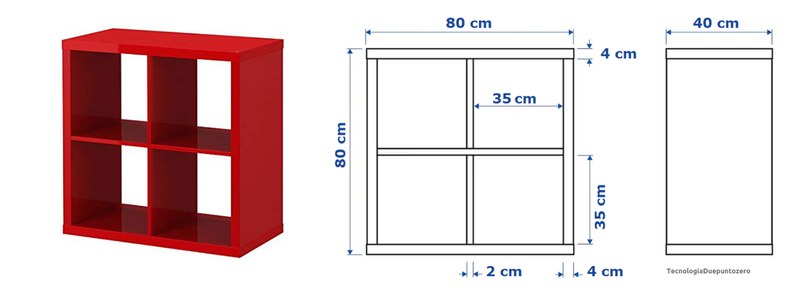

Proveremo a disegnare un oggetto reale (il mobile rosso che vedete qui a fianco) in proiezione ortogonale.
Dovremo però utilizzare una scala di riduzione.
La scala di riduzione si utilizza quando l'oggetto da rappresentare è più grande del nostro foglio.
Lo disegneremo in scala 1:10: vuol dire che per 1cm disegnato corrispondono 10cm nella realtà. Dovremo quindi dividere per 10 le misure reali per sapere quelle da rappresentare sul foglio.

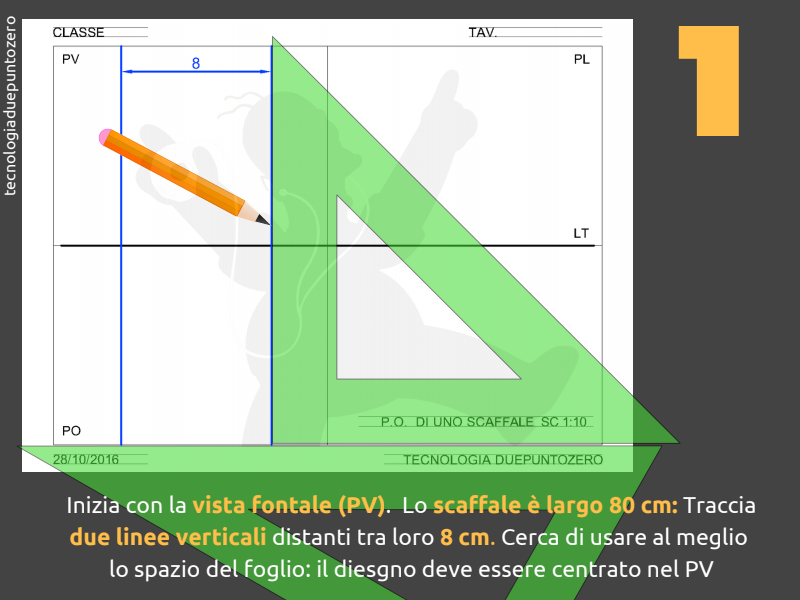

Siete ormai in grado di disegnarlo anche da soli, lo so! Ma per chi vuole qui trovate le indicazioni passo passo.
BUON LAVORO!
Cosa sono le scale di rappresentazione? A cosa servono? Le scale di proporzione servono ad adattare le misure dell'oggetto da rappresentare al foglio da disegno che abbiamo a disposizione. Esistono tre tipi di scale: scala naturale, di riduzione e di ingrandimento.
