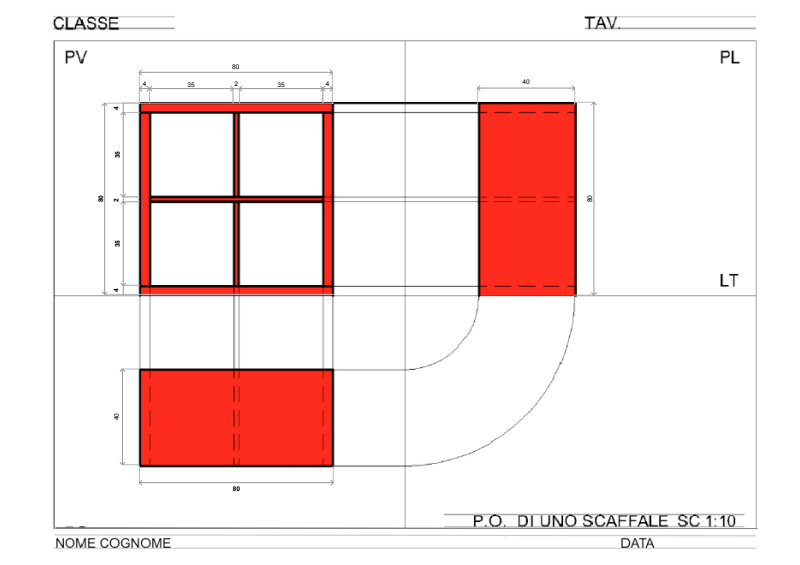

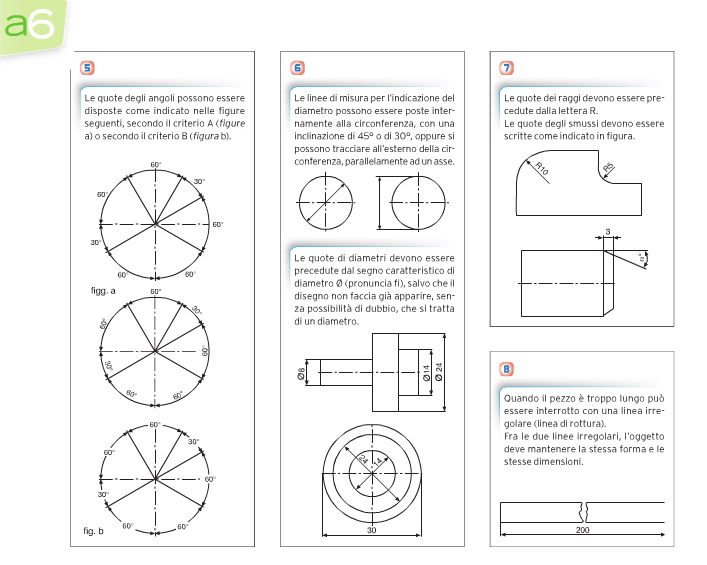

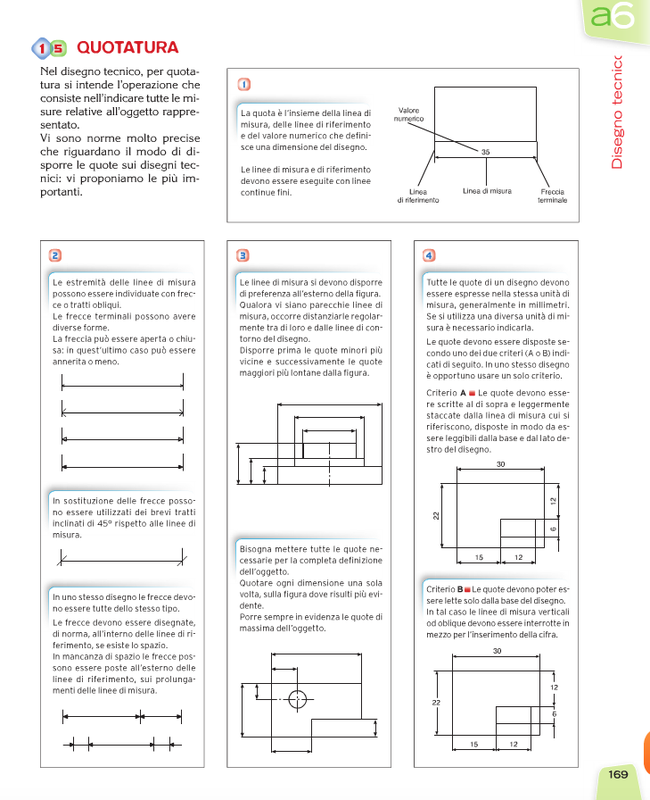

DOPO AVER LETTO PAG 169 e PAG 170 DEL LIBRO DI DISEGNO PROVA A QUOTARE LA PROIEZIONE ORTOGONALE FATTA QUESTA SETTIMANA
QUOTARE, significa indicare le misure di quello che è stato disegnato.
Ricorda:
. per le linee di misura -->matita 2H
. per le quote (IL NUMERO) e tratto finale della linea di misura (freccia, punto, linea obliqua) --> matita HB
. le quote devono essere leggibili dalla base del disegno (criterio A - pag 169-es4)
oppure dalla base e da destra (criterio B - pag 169-es4)
. le quote non devono sovrapporsi = devono essere ordinate
. devono essere presenti tutte le misure che permettono di conoscere quell'oggetto (e quindi di poterlo rappresentare o costruire)
. se un oggetto è disegnato in scala (come in questo caso) le quote da indicare sono sempre quelle REALI

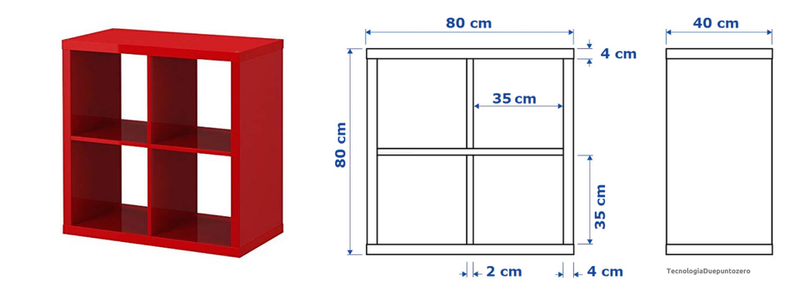

Aiutati con le misure date la settimana scorsa.

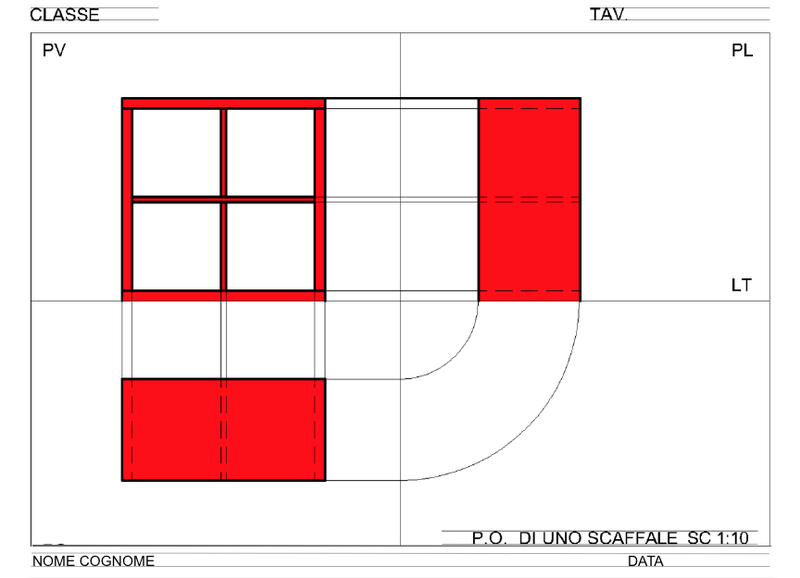

Riportale nella proiezione ortogonale, aggiungendo quelle che ritieni necessarie, completando il PO, il PV e il PL.
