TERZE - ASSONOMETRIA ISOMETRICA
CONSEGNA lunedì 27.04.2020
E' ARRIVATO IL MOMENTO DI PROVARE DA SOLI!

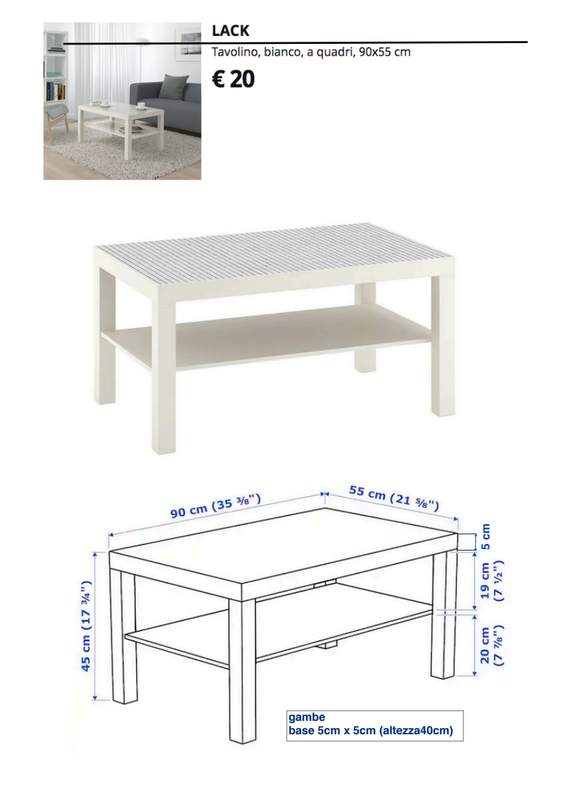

ESEGUI L'ASSONOMETRIA ISOMETRICA DI QUESTO TAVOLINO LACK DI IKEA DI CUI TROVI LE MISURE QUI A LATO.
PER RAPPRESENTARE UN OGGETTO SU UN FOGLIO DEVI PRIMA DECIDERE LA SCALA DI RAPPRESENTAZIONE ADEGUATA (vedi pag.17 del libro di DISEGNO e il link sulle scale di rappresentazione)
DOPO AVER SCELTO LA SCALA, CHE SARA' SICURAMENTE DI RIDUZIONE VISTO CHE L'OGGETTO E' PIù GRANDE DEL FOGLIO, PROGETTA IL TUO DISEGNO:
POSIZIONA GLI ASSI NEL PUNTO ADEGUATO ED INIZIA RAPPRESENTANDO SUGLI ASSI AUSILIARI LA VISTA SUL PO (DALL'ALTO)
SE NON HAI IL MATERIALE, HO PREPARATO UNA GRIGLIA ISOMETRICA CON INTERASSE TRA LE MAGLIE DELLA GRIGLIA DI 5mm ---> ma è vivamente consigliato provare su un foglio bianco con riga e squadra.
BUON LAVORO!
