TERZE - ASSONOMETRIA ISOMETRICA
COME QUOTARE UN DISEGNO.
Forse lo hai già visto gli anni scorsi. Comunque lo ripassiamo oggi.

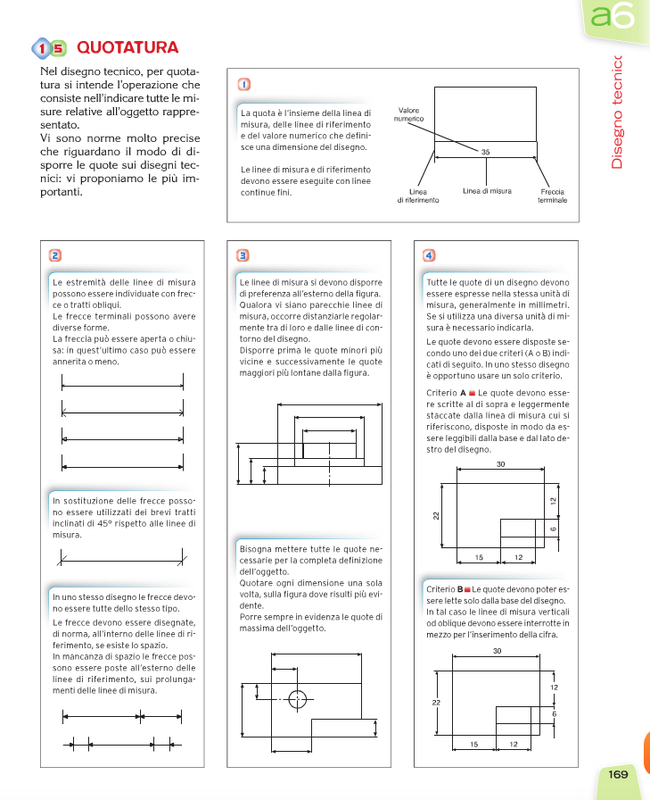

pag.169 tecnoMediaDigit disegno

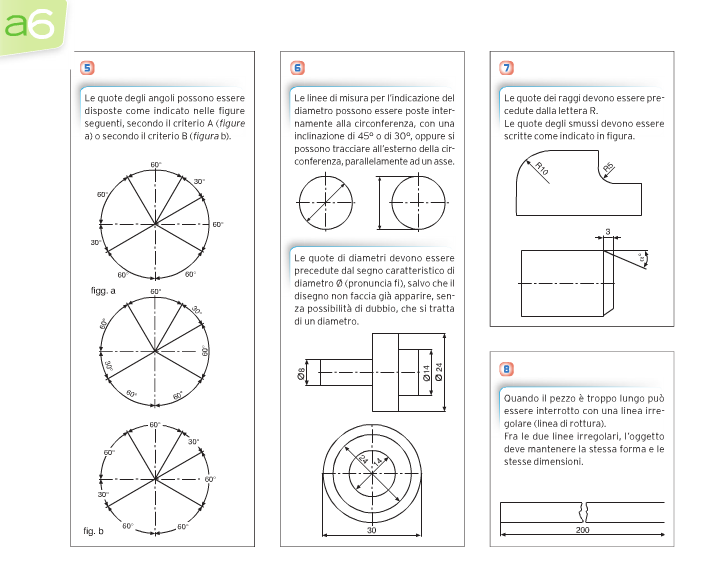

pag.170/1 tecnoMediaDigit disegno
IMPORTANTE!!!
COME SI QUOTANO LE ASSONOMETRIE

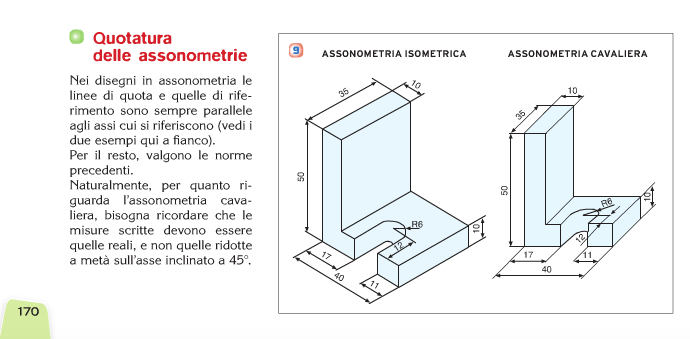

pag.170/2 tecnoMediaDigit disegno
ORA TOCCA A TE.

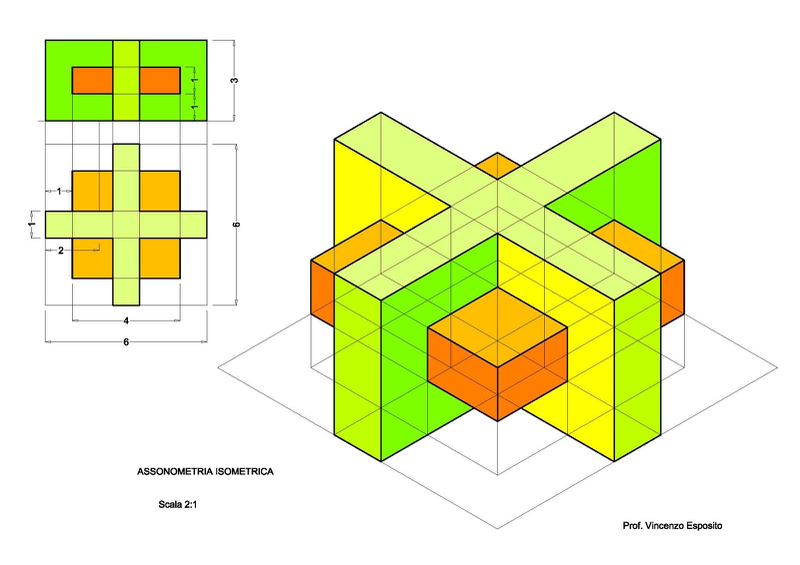

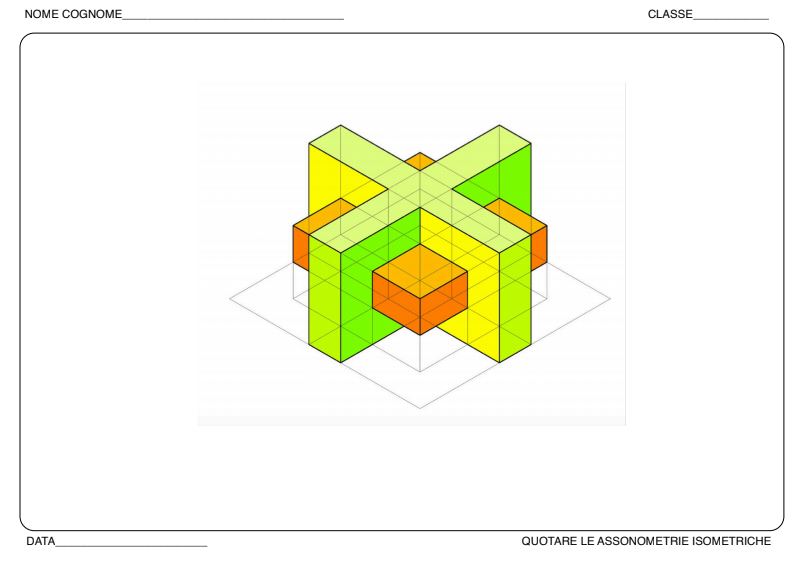

DOPO AVER LETTO PAG 169 e PAG 170 DEL LIBRO DI DISEGNO PROVA A QUOTARE GLI OGGETTI CHE TROVI NELLA SEGUENTE ASSONOMETRIA ISOMETRICA.
DOPO AVER LETTO PAG 169 e PAG 170 DEL LIBRO DI DISEGNO PROVA A QUOTARE GLI OGGETTI CHE TROVI NELLA SEGUENTE ASSONOMETRIA ISOMETRICA.
Ricorda:
. per le linee di misura -->matita 2H
. per le quote (IL NUMERO) e tratto finale della linea di misura (freccia, punto, linea obliqua) --> matita HB
. la linea di misura è sempre parallela al segmento che misura (in assonemetria isometrica, saranno inclinate di 30° come gli assi)
. le quote devono essere leggibili dalla base del disegno (criterio A - pag 169-es4)
oppure dalla base e da destra (criterio B - pag 169-es4)
. le quote non devono sovrapporsi = devono essere ordinate
. devono essere presenti tutte le misure che permettono di conoscere quell'oggetto (e quindi di poterlo rappresentare o costruire)
. se un oggetto è disegnato in scala le quote da indicare sono sempre quelle REALI
. se non hai gli strumenti disegna la figura sulla griglia isometrica e quota ricordando che ha una maglia di 5mm.
Da qui puoi ricavare le misure.

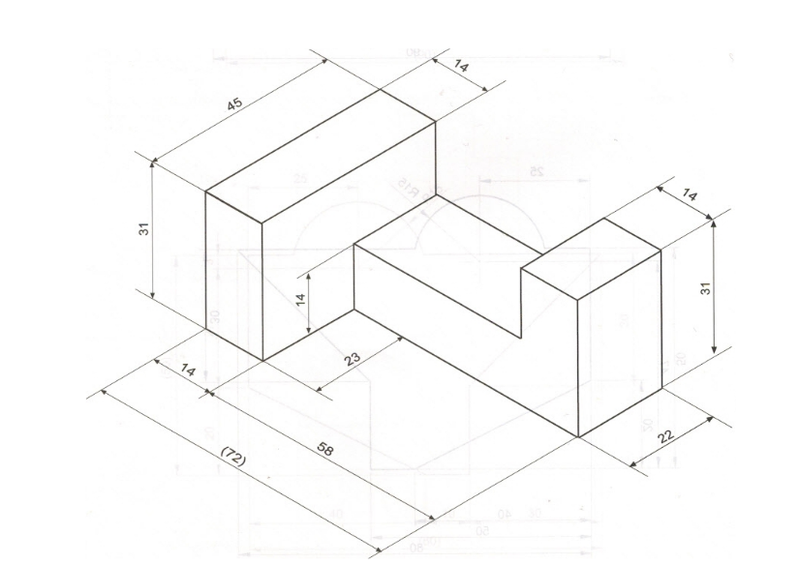

Esempio di disegno in assonometria con le quote.
